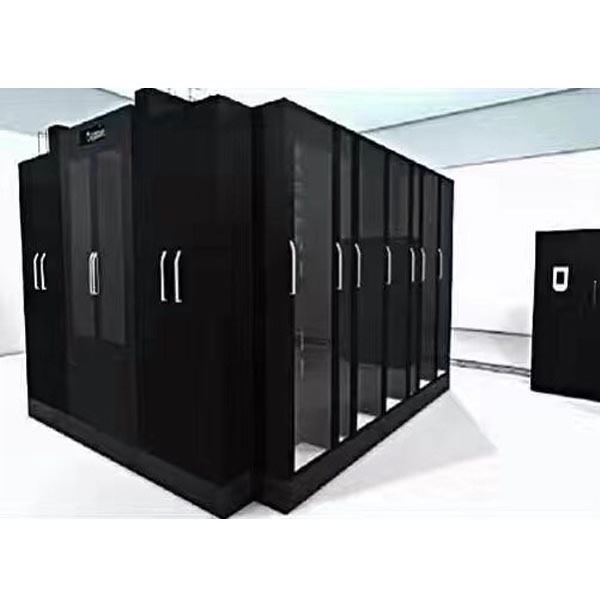

圖滕微模塊冷通道機柜

標 準:

符合ANSI/EIA RS-310-D、IEC297-2、DIN41491; PART1、DIN41494; PART7、GB/T3047.2- 92標準;兼容ETSI標準.

特點:

冷熱空氣相隔離,

不紊流,不短路,

制冷效率高,

節省能耗成本;

散熱

訂購熱線:010-82886128

立即咨詢
產品詳情

標 準:

  符合ANSI/EIA RS-310-D、IEC297-2、DIN41491; PART1、DIN41494; PART7、GB/T3047.2- 92標準;兼容ETSI標準.

特點:

  冷熱空氣相隔離,不紊流,不短路,制冷效率高,節省能耗成本;

  散熱效果好,比單臺機柜制冷效率有明顯提高,提高機柜設備的安裝密度,節省機房的空間;

  通道頂板由磁力鎖吸附在頂蓋邊框上,磁力鎖電源由消防系統控制,出現消防警報情況時,機房消防系統強制關閉電源,頂蓋在重力作用下打開,對冷通道區域進行氣體消防,安全可靠;

  模塊化安裝,整套系統的所有安裝都是通過工廠加工成?;瘔K的形式到現場,方便安裝;

  通道兩頭門板采用推拉門或電動門,不占用走道空間,可選帶觀察窗的鈑金門或落地玻璃門;

  配數字密碼鎖或用戶指定鎖型;

  通道頂部采用透明玻璃做蓋板,打開后,距地面高度方便人員進出,不會對操作者造成任何傷害;

  通道頂部配節能燈;

  通道頂罩部件和前后門部件連接處配有密封條,極大提高制冷效率;

  通道內安裝溫度、濕度、煙霧等傳感器,采集信號以供精密空調對通道內的溫度及濕度進行調節及傳送給消防系統控制信號;

  通道內部可選安裝攝像頭,門板上方可選安裝溫度、濕度顯示屏以便對通道內部進行實時監測和控制;

材 料:

  方孔條安裝梁耐指紋鍍鋁鋅板;其余SPCC優質冷扎鋼板制作;

厚 度:

  方孔條及頂蓋2.0mm,骨架和安裝梁1.5mm,其余SPCC 1.2mm;

表面處理:

  方孔條、安裝梁本色,其余脫脂、磷化、靜電噴塑

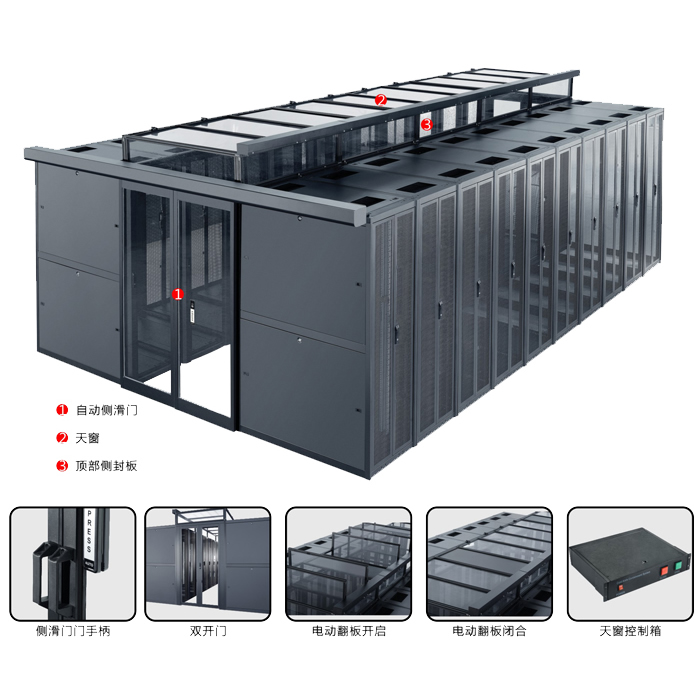

  1.冷通道密閉組件主要技術性能參數

圖滕微模塊冷通道機柜

通道活動門

  通道兩端活動門可選用平移門或推拉設計,活動門門框架采用1.2mm冷軋鋼板邊框,內部為5mm鋼化玻璃,玻璃面積不小于門的75%。整體平整MEI觀,顏色與機柜保持一致,推拉門安裝隱形自動閉門器。平移門可選手動平移門和自動平移門

圖滕微模塊冷通道機柜
圖滕微模塊冷通道機柜

圖滕機房冷通道技術規格說明書

  一、功能:用于高密度機房節能散熱

  二、優點:

  1、節能:有效地阻止了機房內的冷、熱空氣紊亂,大大提高了冷卻效果,有效地降低了機房的散熱能耗;

  2、可靠:準確地將冷氣送至每個需冷卻的機柜的進風口,機房無冷氣到達不了的死點。

  3、安全:a.所使用的玻璃均為安全貼膜鋼化玻璃,耐高溫且破碎不傷人。天窗打開時** 底點距地大于1.9m,不影響通道內工作人員通行;

  b.實時對通道內進行監控?cái)z像,有效地對通道內的活動過程數據進行保護;

  c.普通門鎖、數字密碼鎖、門禁卡等保護措施,有效防止了非授權人員進入冷通道內對機柜進行操作;

  4、智能:智能化檢測機房內機柜各點的溫、濕度及煙霧參數,超過設定時智能報警;

  5、消防聯動可靠:消防啟動前天窗在自重作用下打開,動作可靠;

  6、方便:模塊化的安裝,充分** 各零件之間的互換性;

  7、美觀:a.一體化的設計,同時解決了機柜、步線相協調的問題;

  b.大屏液晶顯示屏顯示冷通道內的溫、濕度、露點數據,為你提供了直觀的實時數據。

  三、詳細配置及參數如下:

機柜

框架

九折型材焊接框架,強度高、框架占用空間少,可操作空間大

靜載承重

標準機柜1000kg,重載機柜1600kg。(均取得第三方認證)

大開孔面積、高通風率(通風率72.1%)的六角網孔前、后門,大大提高了進、出風的面積和減小了進、出風的阻力;可并柜安裝的側門板,可在機柜并列成排安裝時有效阻止火災的蔓延

安裝尺寸精度

19”標準安裝,精準的尺寸,保障用戶設備順利安裝

方孔條任意一個單元內相鄰兩安裝孔中心距:12.7±0.2mm

方孔條任意相鄰兩個單元中心距:44.45±0.3mm

方孔條任意兩個單元中心距誤差:<±0.4mm

相鄰兩方孔條安裝孔中心距:465±1.6mm

氣流封堵

冷氣側設備安裝面以前的機柜上、下、左、右均封閉;正面除需冷卻設備外,其余部分用免工具安裝的鐵制肓板將氣流封堵,** 冷氣都經過需散熱的設備,無氣流短路,提高冷氣利用率

符合標準

ANSI/EIA RS-310-D、IEC297-2、DIN41491;PART1、DIN41494;PART7、GB/T3047.2-92標準;兼容ETSI標準。

抗震測試

通過通信設備抗震等級測試8、9烈度測試,并取得第三方認證證書。

翻轉天窗支架

1、 尺寸:1200mm(寬)* 600mm(深)*270mm(高);

2、 材質: 1.5mm厚冷軋板多道折彎+焊接制作,滿足度要求;

3、 模塊式設計,完全互換,安裝極其方便

4、 當相對的兩臺機柜寬度尺寸不一樣時也可安裝;

5、 一側為機柜,另一側為房屋柱子是仍可安裝。

翻轉天窗

1、 材質為5mm貼膜鋼化玻璃(可選有機玻璃或陽光板)+冷軋板制作框架,即滿足剛度要求,又不影響頂部采光,冷通道內可以不增加燈光照明組件;

2、 天窗分固定式和可開啟式兩種;

3、 可開啟式天窗分為整體天窗可開啟和兩側固定、中間部分開窗可開啟兩種;

4、 開啟式天窗采用翻轉式設計,電磁吸鐵斷電后靠自重翻轉打開(打開角度90°,** 大限度地讓消防氣體通過天窗進入冷通道),動作可靠;

5、 電磁鐵斷電與消防聯動,消防啟動前先斷開電磁鐵供電,打開天窗;電磁鐵通斷電也能手動控制;打開后天窗** 底點到地面距離≥1900mm,不影響通道內人員通行。

通道門

1、 材質:5mm貼膜鋼化玻璃(可選有機玻璃)+冷軋板制作框架,滿足度要求的同時又滿足了從通道外部對通道進行觀察的要求;

2、 通道門的門打開方式分為:轉軸對開式、轉軸單開式、手動滑移對開式、自動滑移對開式;

3、 轉軸式門帶有自動閉門器;

4、 自動滑移門具有防夾、斷電時動打開功能;

5、 門鎖可選轉動搖把鎖、密碼鎖、門禁或客戶選定鎖型;

6、 通道內外均可開門

7、 冷通道一側自動門平移門,另一側可手動推開的轉動門,可** 在自動門受外界強度大破壞力卡死時,通道內人員可手動推開轉動門逃離事故現場,充分** 了人員的安全。

走線

1、 強、弱電分開走線;

2、 同一列機柜上安裝有可調大小的走線槽;

3、 每兩列機柜間有跨接的走線槽;

4、 機柜內各傳感器、控制器電線不可見

5、 冷通道內部自身所帶的控制器接線不與用戶用布置的線纜干涉。

顯示

冷通道外側門眉上可安裝有大屏液晶顯示器顯示冷通道內冷氣流溫、濕度及露點參數。

報警

溫、濕度報警:可在每臺機柜的熱空氣側裝有溫、濕度傳感器,當熱空氣側溫、濕度參數超過設定范圍時發出報警,并顯示實時溫、濕度參數;

視頻監控

通道內裝視頻對通道進行定時監控,當有人進入冷通道時視頻攝像啟動,人員離開后視頻自動關閉,有效節能了視頻的存儲空間。

控制主機

1、 門禁管理:當檢測到門禁管理刷卡信號時,將所刷卡信息記錄,并發送到機房管理人員;

2、 視頻管理,當檢測到人員進入冷通道后,啟動攝像頭,將通道內的照明燈打開,人員離開后關閉;

3、 溫、濕度數據的記錄;

4、 報警:當溫、濕度的實測數據超過設定數據時,發送短信息或撥打多位管理人員的手機報警。

局部大功率機柜散熱

當同一冷通道內的局部機柜的發熱量很大時,可將機柜進風口的靜電地板換成帶風扇且可調風向的地板,使局部大功率散熱機柜的進氣量增加,從而提高冷卻效率。

安規

所有鋼化玻璃符合“CCC”認證要求;

所有電氣元器件符合:“CCC”認證要求;

工作環境

-5℃~+40℃

濕度≤85%(30℃)

大氣壓力:76~106kpa

圖滕微模塊冷通道機柜

  冷通道總裝示意圖

圖滕微模塊冷通道機柜

  冷通道內煙霧傳感器、攝像頭、溫度傳感器安裝實物圖

圖滕微模塊冷通道機柜

  前后門的高密度六角網孔圖, 通風率達72.1%

圖滕微模塊冷通道機柜

  機柜進氣側的氣流封堵實物圖

圖滕微模塊冷通道機柜

  翻轉天窗打開時的實物圖

圖滕微模塊冷通道機柜

  免工具安裝的鐵制盲板安裝效果圖

圖滕微模塊冷通道機柜

  冷通道氣流布置示意圖

圖滕微模塊冷通道機柜

  解決局部大功率機柜散熱的示意圖

圖滕微模塊冷通道機柜

  機房效果圖


圖滕微模塊冷通道機柜現貨供應
